ELCLA-magnetit on otstarbekas ühendada kohe majja või korterisse tuleva külma vee toruga. Vajadusel võib ühendada ka soojavee toruga.
ELCLA-magnetit võib ühendada eraldi ka üksikute kuumutusseadmetega (veetoruga enne kuumaveeboilerit, pesumasinat, nõudepesumasinat ja/või vannituba).
Korteri puhul, kuhu tuleb sisse eraldi külm ja soe vesi, tuleks paigaldada Elcla-magnetid mõlemale torule eraldi.
Paigaldamisel tuleks arvestada, et
* Elcla-magnetseadet võib asetseda nii horisontaalselt kui vertikaalselt ning voolu suund seadme suhtes ei ole tähtis,
* Elcla-magnetseadmesse suubuv vesi peaks enne olema läbinud mehhaanilise filtri,

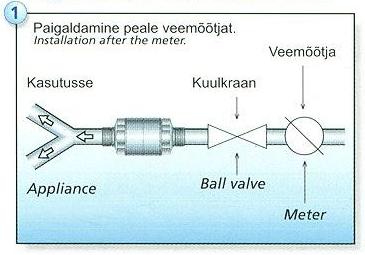

* Elcla-magnetseade paigaldatakse peale veemõõtjat (skeem 1),

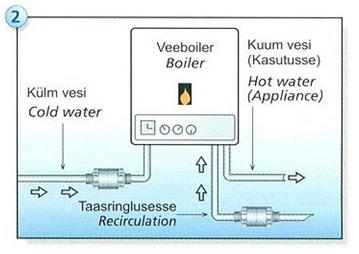

* Vee ringsüsteemi puhul tuleb kindlasti teine, väiksem Elcla-magnetseade, paigaldada peale retsirkulatsiooni-pumpa (ringsüsteemist tagasitulevale veele enne soojusvahetit, vastavalt pumba tootlikkusele; skeem 2),

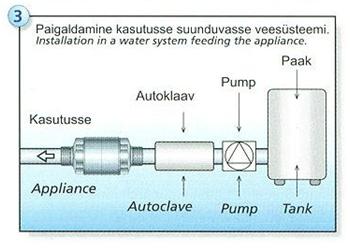

* Soovitav on paigaldada Elcla-magnetseade PÄRAST suurt veemahutit, mitte enne seda (skeem 3),
* Elcla-magnetseade peaks jääma kahe kuulventiili (kraani) vahele,

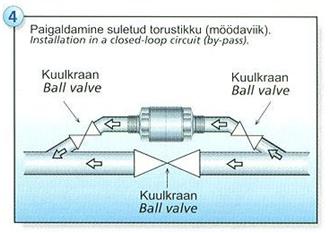

* Suuremad Elcla-seadmed paigaldada möödaviiguga (skeem 4),
* Pumbad, elektrimootorid ja muud elektriseadmed peavad 220 V tööpinge puhul olema Elcla-magnetist eemal, PÄRAST neid seadmeid, vähemalt 1 m, 380 V pinge puhul 2 m (elektrijuhtmete asukoht ei ole oluline).
* Elcla-magnetit ei tohi põrutada ega kuumutada üle 450 kraadi.
NB! Elcla-magnetit ei tohi ise paigaldada südamestimulaatoriga inimene!
Elcla-magneti paigalduse skeemid:
Elcla paigalduse näited

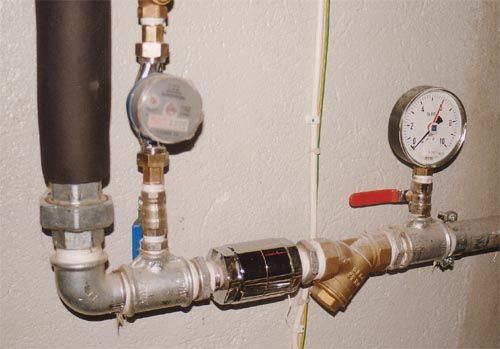

Elcla-2 10-korterilise hoone veesisendil:

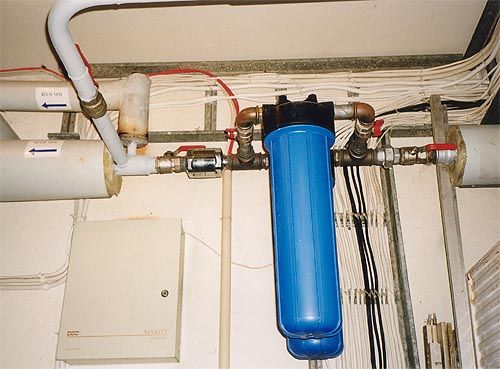

Elcla-4 peale rauafiltrit Kristiine Spordihallis:

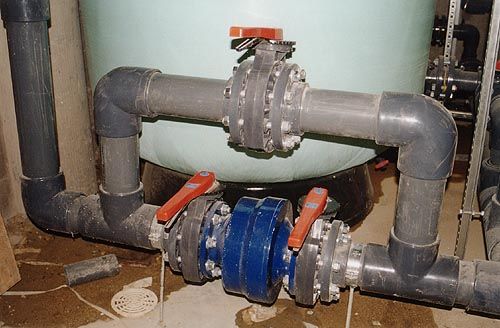

ELCLA-8, paigaldatud Pärnu Tervise Paradiisi peaveetorule möödaviiguga, äärikuga Elcla (sinine) taga on näha liivafiltri mahuti:

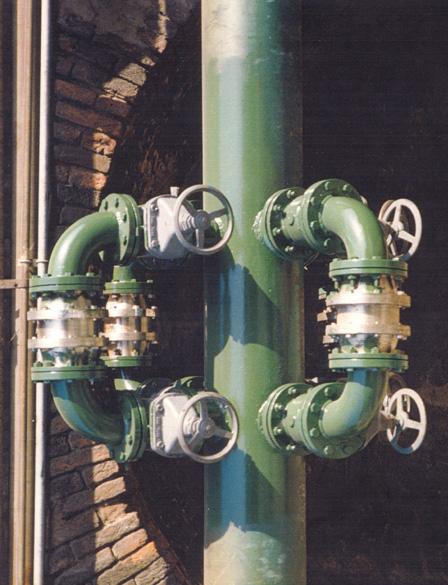

Kolme möödaviiguga variant suurel veetorul Itaalia terasetöötlemise tehases:
